1 导读

这是一篇发表于《Nano-Micro Letters》的综述文章。文章聚焦于采用低成本、可扩展的溶液加工技术制备的有机与无机薄膜器件，系统总结了其研究背景、关键科学问题、各类器件（如晶体管、太阳能电池）的技术细节，并展望了未来发展，为相关领域的研究提供了系统参考。

关键词：有机电子学（Organic electronics）、光伏技术（Photovoltaics）、薄膜晶体管（Thin film transistors）、热电装置（Thermoelectric devices）、有机发光二极管（Organic light-emitting diodes）、智能材料（Smart materials）、传感器和执行器（Sensors and actuators）、溶液加工方法（Solution-processed methods）

2 论文信息

3 研究背景

本文的研究背景在于薄膜器件凭借高比表面积、可控纳米结构及独特物化性质，在众多传统与新兴技术中无处不在。近年来，纳米技术、功能材料、导电聚合物、分子半导体及碳纳米管/石墨烯等领域的进展，极大地推动了新型薄膜器件的发展。这些器件可包含有机、无机及复合薄膜层，且不同领域的薄膜器件在功能、特性及制备路线上具有相似性，使得多学科间的知识与技术得以相互借鉴。鉴于开发低成本、可扩展、非真空制备技术的重要性，本综述将聚焦于可通过溶液进行加工与沉积的薄膜器件。

4 关键科学问题

（1）溶液加工工艺的可控性与重现性。相较于精确的真空沉积法，溶液加工法（如喷涂、印刷）本质上随机性较强，难以在微纳米尺度精确控制薄膜的形貌、纳米结构、结晶度和缺陷密度，这直接影响了器件性能的一致性和良率，是规模化商业化的主要障碍。

（2）高性能稳定材料体系的开发与优化。无论是用于导电通道、光活性层还是传感层，都迫切需要开发兼具高电荷迁移率（或转换效率、灵敏度）、优异稳定性（耐热、耐湿、耐氧）以及适合溶液加工特性的新材料（包括有机、无机及复合材料），并深入理解其纳米结构与性能之间的关系。

（3）多层器件结构中的界面工程。大多数薄膜器件由多层功能薄膜堆叠而成，界面性质至关重要。关键科学问题包括如何选择兼容的溶剂和工艺，避免层间互溶或破坏；如何减少界面缺陷和空隙，优化能级对齐和电荷传输；以及如何设计界面以提升器件的整体效率和稳定性。

（4）器件的长期稳定性与衰减机制。尤其对于有机和有机-无机杂化材料（如聚合物、钙钛矿），其在光照、湿热、电场等应力下的性能衰减机制是核心科学问题。理解并抑制由化学降解、离子迁移、相分离等引起的性能衰退，是实现器件长寿命的前提。

5 技术细节

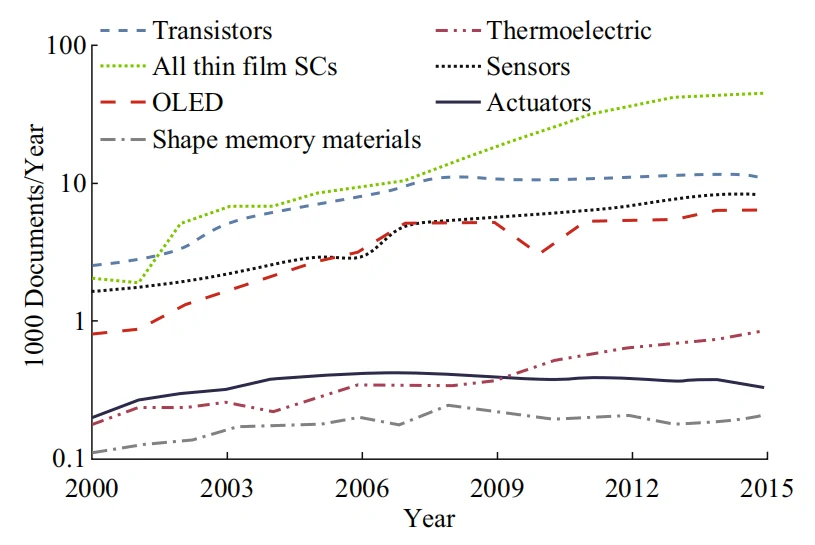

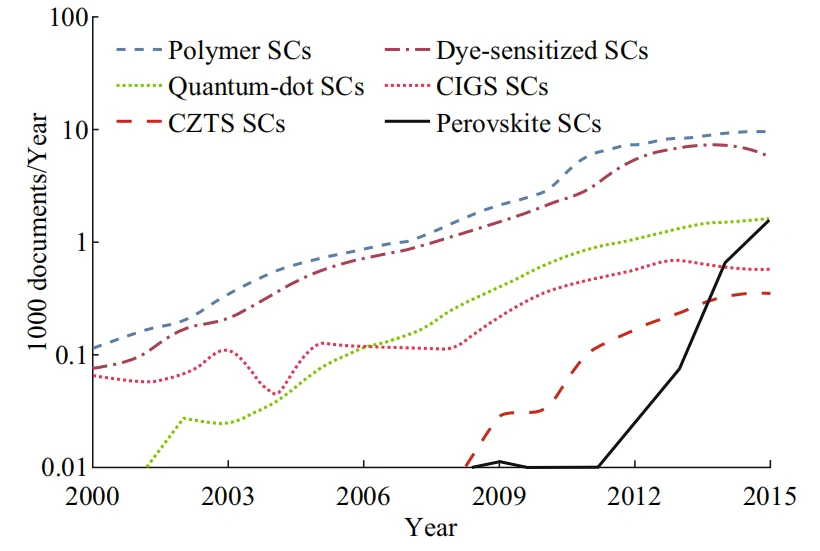

图1：各薄膜器件领域的研究趋势（2000-2015年）。该图以对数坐标展示了不同薄膜器件领域在Web of Science上发表的科学文献数量随时间的变化趋势。

①技术领域主导性：薄膜太阳能电池（Thin film SCs）的研究文献数量在考察期内始终占据绝对主导地位。

②研究热度排序：在其余领域中，研究活跃度（以文献数量计）从高到低依次为：薄膜晶体管（TFTs）、传感器（Sensors）、有机发光二极管（OLED）。

③关键趋势：图表显示，薄膜太阳能电池的研究在后期呈现增速放缓或饱和的态势。论文将此趋势归因于多晶硅成本下降对新兴太阳能电池技术可行性带来的挑战。

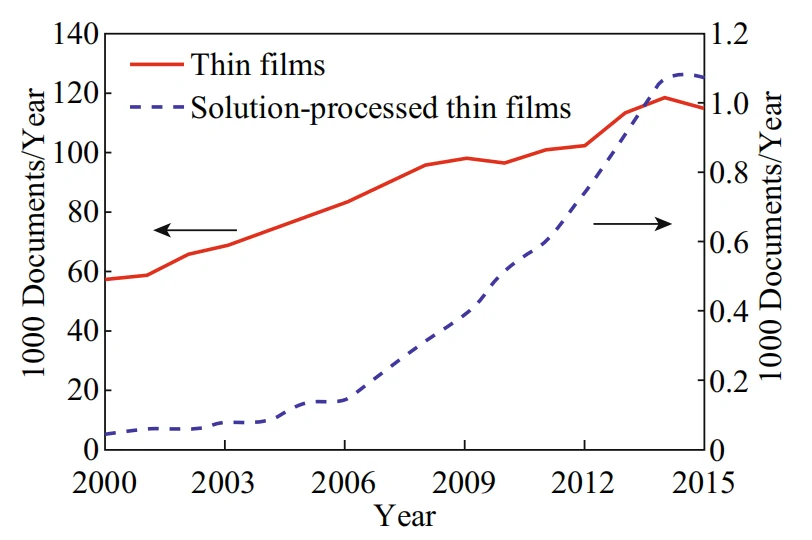

图2：溶液加工薄膜的研究增长趋势（2000-2015年）。该图对比了关于“薄膜”的总体研究与专注于“溶液加工或溶液基薄膜”的研究文献数量。

①核心结论：采用溶液加工方法制备薄膜的相关研究文献数量增长极为迅速。

②技术发展动向：溶液加工薄膜研究数量的增长率（曲线斜率）显著高于薄膜研究的总体增长率，这表明低成本、可溶液加工的制备路线是该领域日益重要且快速发展的技术方向。

图3：薄膜晶体管（TFT）的基本结构示意图。该图展示了薄膜晶体管的一种典型结构配置。核心结构：TFT为三层堆叠结构，自下而上包括：

①栅极：由导电材料（如掺杂硅或氧化铟锡）构成。

②介电层：作为栅绝缘体或电容器。

③半导体沟道：由有机（如导电聚合物）或无机（如金属氧化物）半导体材料构成，用于电荷传输。

④电极位置：源极和漏极两个欧姆接触电极，分别制备在半导体沟道的两端，与沟道直接接触。

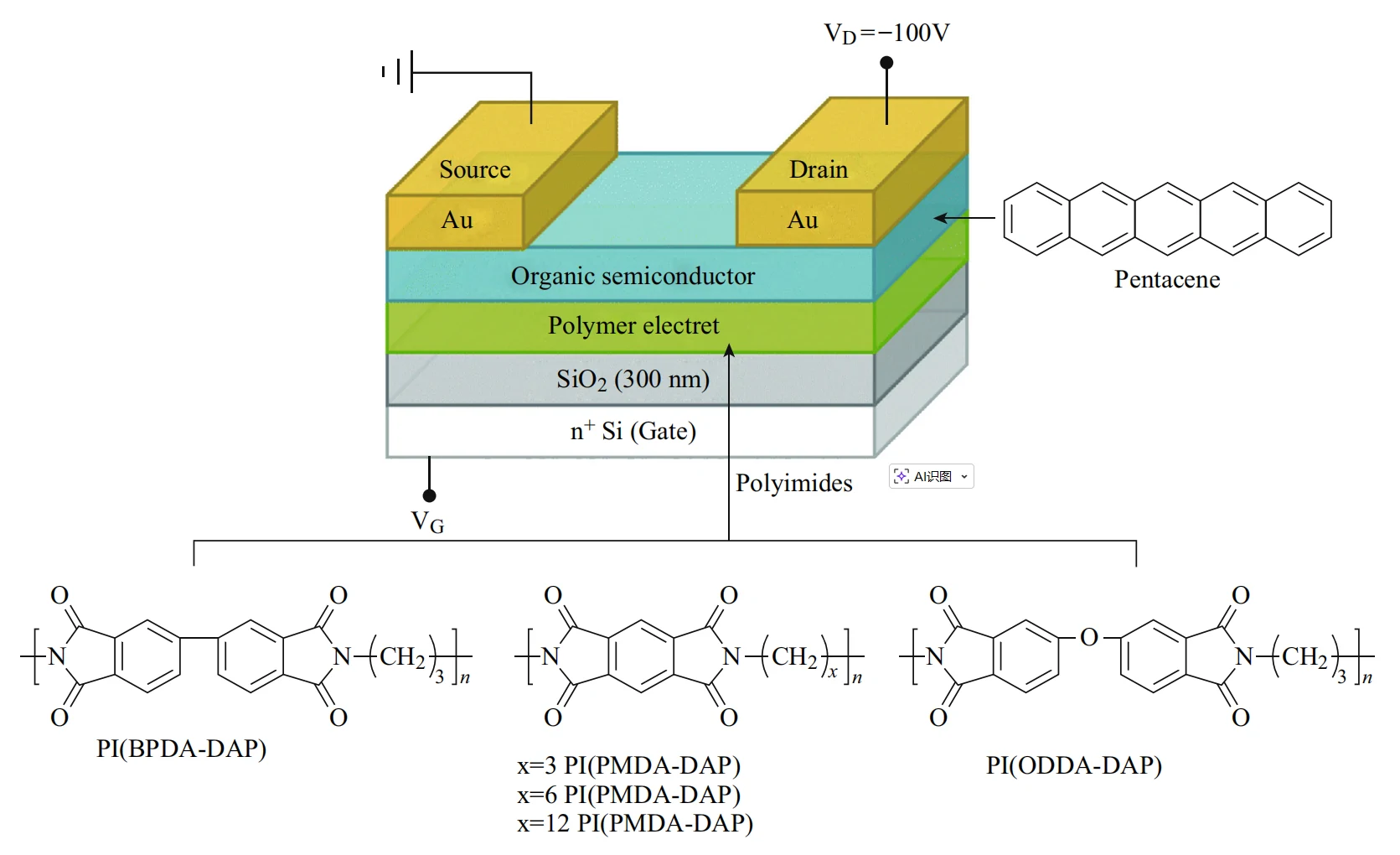

图4：聚合物驻极体基晶体管存储器。该图展示了一种基于有机薄膜晶体管的非挥发性存储器单元结构。核心机制：在常规TFT的栅极与有机半导体沟道之间，插入了一个额外的电荷存储层（聚合物驻极体）。该层能够通过施加栅极电压偏置或脉冲来可逆地捕获和存储电荷，从而调制沟道电导，实现数据的“编程”与“擦除”状态。

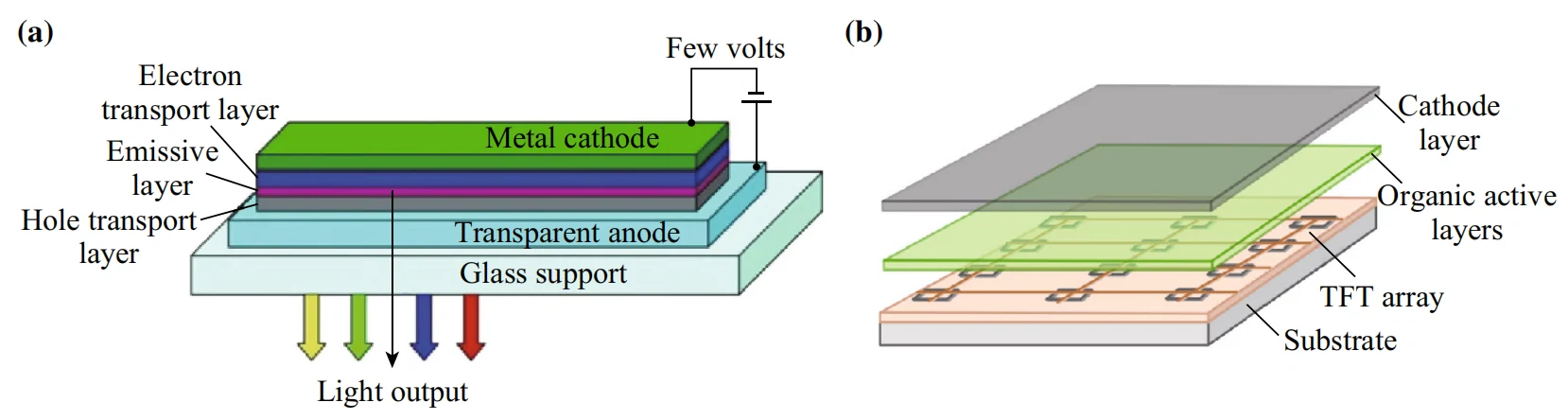

图5a & 5b：有机发光二极管（OLED）与有源矩阵OLED（AMOLED）

①图5a（OLED结构）：展示了典型的多层堆叠结构，依次为：阳极/空穴注入层（HIL）/空穴传输层（HTL）/发光层（EML）/电子传输层（ETL）/电子注入层（EIL）/阴极。这种结构旨在优化电荷注入、传输以及在发光层内的复合。

②图5b（AMOLED显示屏）：展示了商业化AMOLED的集成结构，其核心是将OLED像素阵列沉积或集成在薄膜晶体管（TFT）背板上。每个OLED像素由对应的TFT单独驱动和控制，从而实现高分辨率的主动矩阵显示。

图6：OLED能级图。该图以能带形式展示了OLED各功能层（阳极、空穴传输层、发光层、电子传输层、阴极）的最高占据分子轨道（HOMO）与最低未占分子轨道（LUMO） 能级。设计关键：能级图直观反映了为实现高效电致发光所需的能级对齐策略，包括降低电荷注入势垒、限制激子在发光层内复合等。

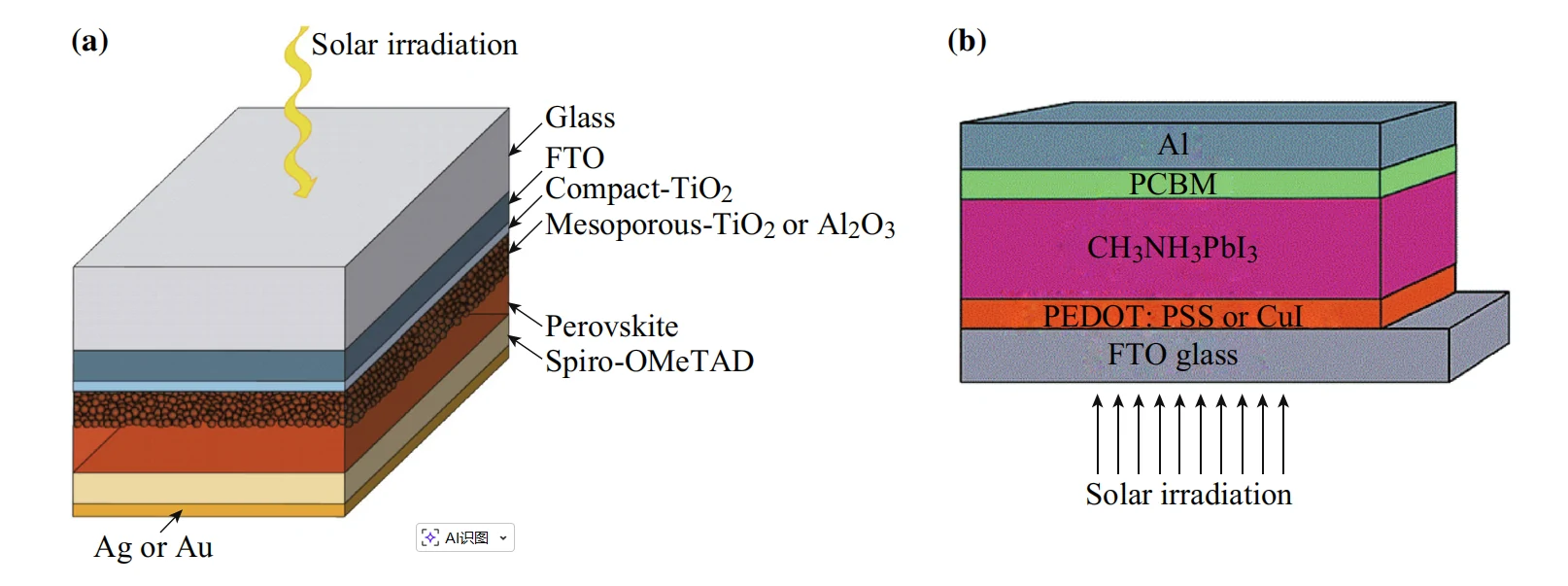

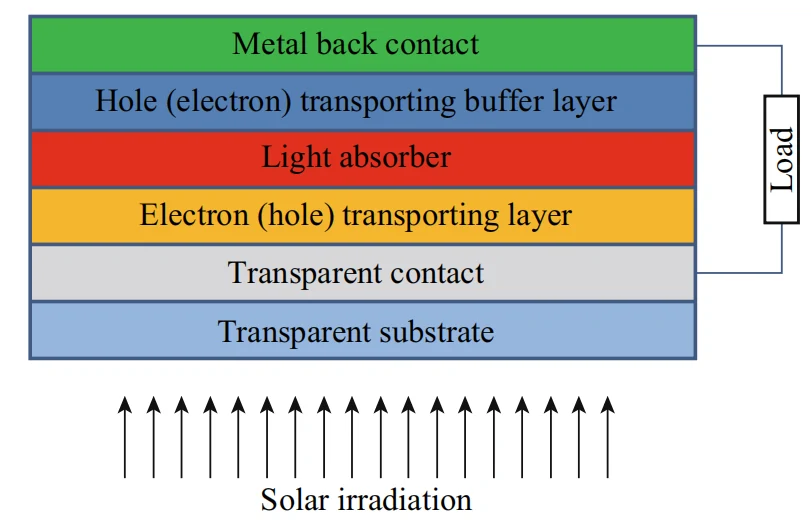

图7a & 7b：钙钛矿太阳能电池结构。

①图7a（介孔结构）：结构为：玻璃/透明导电氧化物（TCO）/致密TiO₂（c-TiO₂，电子传输层）/介孔TiO₂（m-TiO₂，支架层）/钙钛矿吸收层/空穴传输层（HTL）/金属电极。

②图7b（倒置平面结构）：结构为：玻璃/TCO/空穴传输层（如PEDOT:PSS）/钙钛矿吸收层/电子传输层（如PCBM）/金属电极。

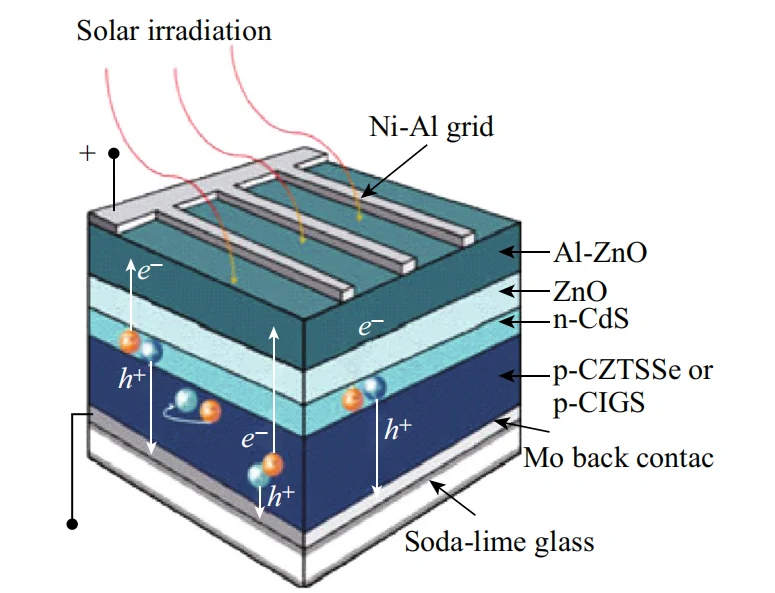

图8：无机薄膜太阳能电池（CIGS/CZTS）结构。展示了典型无机吸收层太阳能电池的堆叠顺序：玻璃/钼（Mo）背接触/吸收层（如铜铟镓硒CIGS或铜锌锡硫CZTS）/缓冲层（如CdS）/本征氧化锌（i-ZnO）/透明导电氧化物（TCO）前电极。

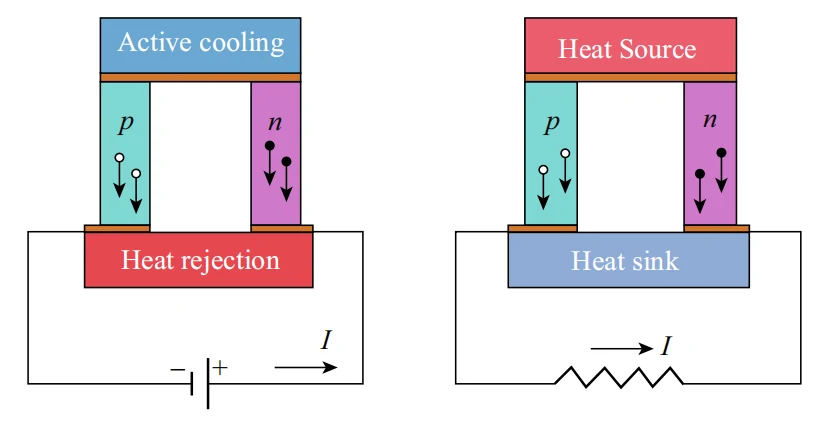

图9：热电设备原理示意图。该图说明了热电效应的基本原理，即利用塞贝克效应（温度差产生电压）实现发电，或利用帕尔帖效应（电流导致温度差）实现制冷/加热。

图10：薄膜热电发电机结构。展示了薄膜热电发电机的典型器件布局：多个p型和n型半导体热电“腿”通过金属电极交替连接，形成串联/并联电路，以有效收集热能并输出电能。

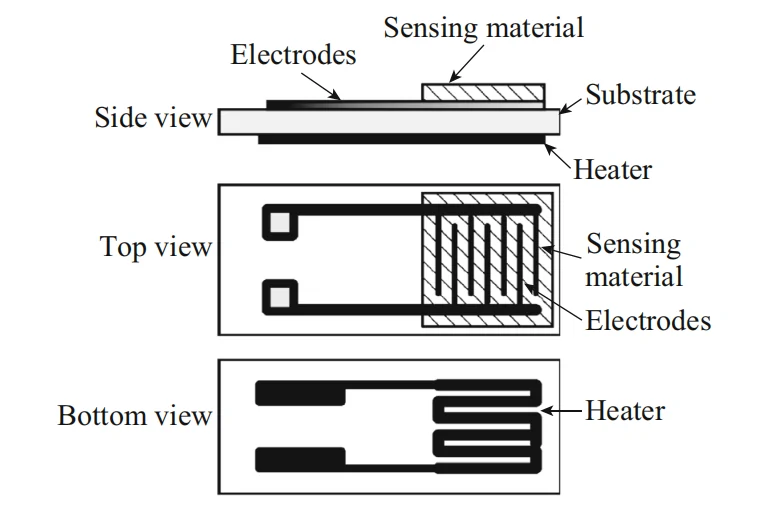

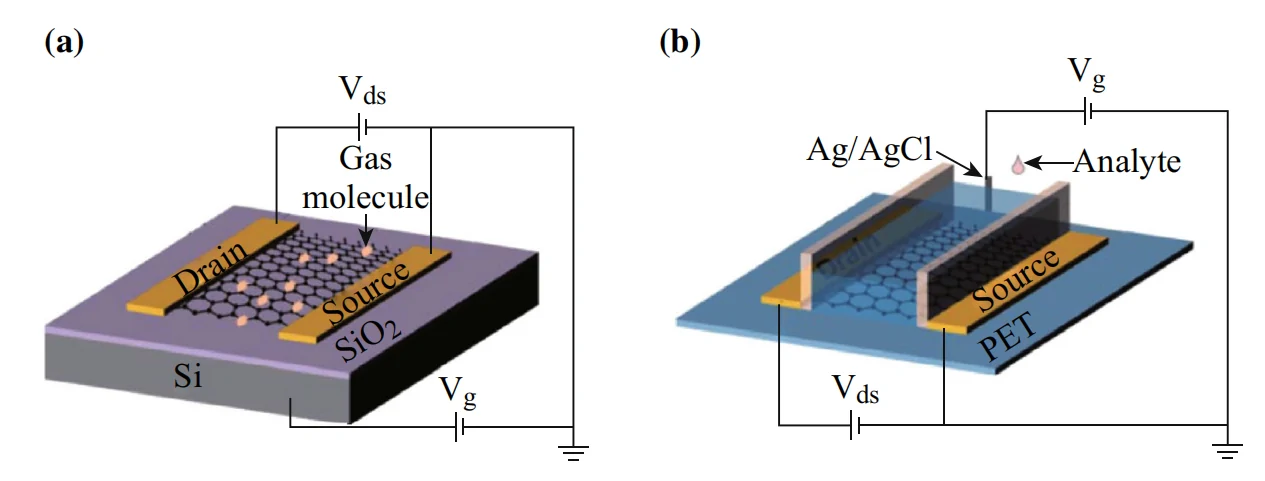

图11：金属氧化物气体传感器。展示了一种两端电阻式气体传感器的典型结构。其关键特征是集成了一个独立的微型加热器（通常位于传感膜下方），用于将金属氧化物传感膜加热至其最佳工作温度，从而显著提高对目标气体的灵敏度和响应速度。

图12：电化学传感器。展示了基于薄膜技术的电化学传感器示意图，通常包含工作电极、对电极和参比电极的三电极体系，用于检测溶液中的特定化学或生物分子。

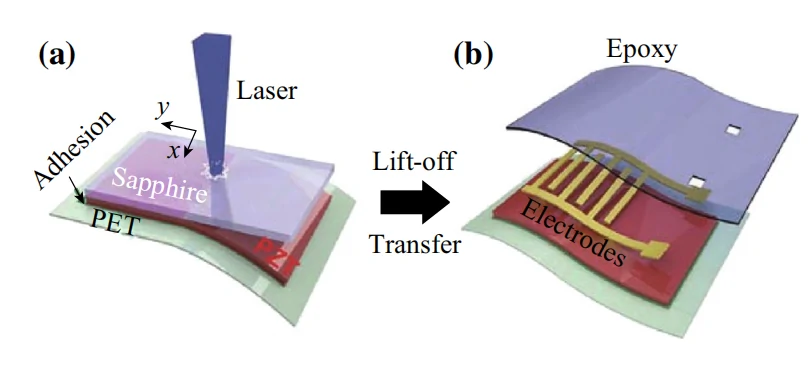

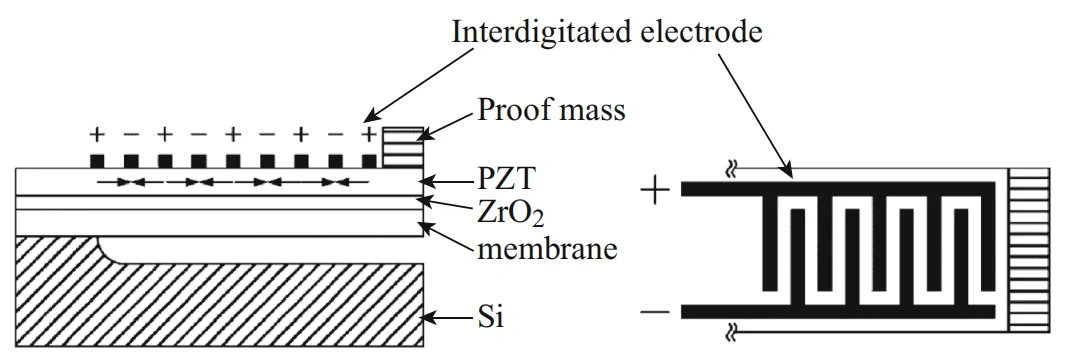

图13：介电弹性体驱动器。展示了由柔性电极和介电弹性体薄膜构成的软体驱动器结构。其工作原理是施加电压后，电极间的静电吸引力使弹性体薄膜在厚度方向被压缩，同时在平面方向扩张，从而产生机械形变与力。

图14：形状记忆聚合物。展示了形状记忆聚合物的循环工作原理示意图：材料可以从临时形状在外界刺激（如热、光）下恢复到其永久（记忆）形状，这种特性可用于制造传感器、执行器或智能结构。

5 未来发展

（1）溶液加工工艺的深入优化与基础研究。未来需要深入开展基础研究，以深入理解并控制薄膜溶液加工过程中的流体力学、热力学及界面现象（如润湿/去湿、溶剂蒸发、薄膜不稳定性），从而开发出可重复、可控的规模化沉积方法（如喷涂、印刷），这是实现低成本商业化的关键路径。

（2）高性能、高稳定性新型功能材料的开发。展望包括合成兼具高电荷迁移率（或转换效率、灵敏度）、优异环境稳定性（耐热、湿、氧）且适合溶液加工的新型有机、无机及复合功能材料。同时，探索如钙钛矿、碳纳米管、石墨烯等新材料在晶体管、传感器等多种器件中的跨领域应用。

（3）器件性能与稳定性的根本性提升。针对具体器件，未来的核心方向包括：解决钙钛矿太阳能电池的材料本征不稳定难题；提高有机与无机热电材料的品质因数（ZT值）；延长有机存储器件的电荷保持时间；以及通过界面工程和封装技术全面提升各类器件的长期工作寿命。

（4）拓展柔性、可穿戴及多功能集成应用。利用溶液加工技术兼容柔性衬底的优势，未来展望是大力发展面向柔性显示、可穿戴电子、生物医学传感、软体机器人等新兴应用的轻薄、柔性、甚至可拉伸/可生物降解的薄膜器件系统。

6 总结

本文聚焦于利用低成本、可扩展的溶液加工技术（如喷涂、印刷）制备各类薄膜器件（如晶体管、太阳能电池、传感器）。文章系统分析了该领域的关键科学问题与技术细节，包括工艺可控性、材料稳定性及界面工程等，并展望了其在柔性电子与可穿戴设备等方向的未来发展。
