揭开溅射镀膜机的秘密
溅射镀膜是一种重要的方法，应用于许多科学和工业领域，用于在基底上沉积薄而均匀的薄膜。该过程通过增强电子显微镜样品的导电性从而提高图像分辨率，对样品制备至关重要。我们将定义溅射镀膜设备，分析溅射方法中采用的基本原理，并描述技术类型及其众多应用领域。无论您具备何种经验水平，即使您是此领域的新手，您都将发现这份全面指南能帮助您获取所需信息，以理解并运用溅射镀膜技术。
1 什么是溅射镀膜机？

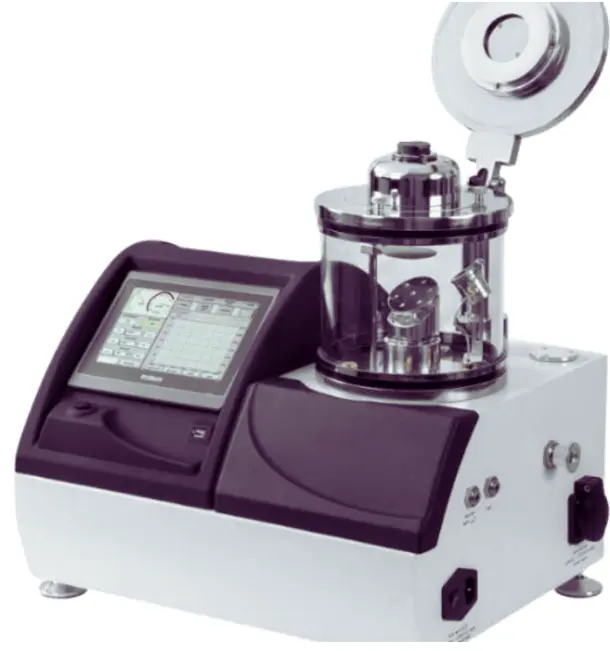

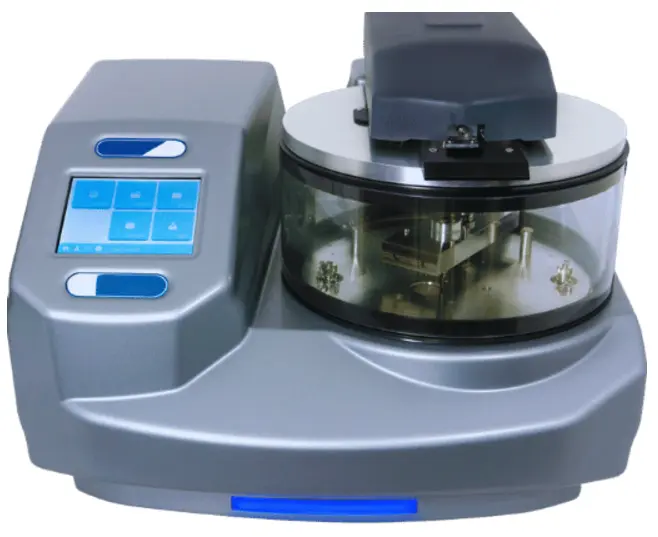

溅射镀膜机是一种特定类型的溅射沉积设备，主要用于薄膜沉积。其工作原理包括轰击靶材并移除溅射出的原子。这些原子随后沉降在基底上，形成一层薄涂层。溅射镀膜机主要用于电子显微镜的样品制备，以提高样品的导电性和分辨率；然而，它们也用于生产半导体、光学镀层及其他薄膜器件。
1.1 理解溅射镀膜过程
通过溅射镀膜方法实现薄膜沉积的原理包含多个关键阶段。首先，将靶材置于真空室内以减少干扰并实现对离子的操控。随后，注入高能离子（如氩气）并使其移向靶材区域。轰击靶材的离子从靶材表面剥离原子。这些释放的粒子在真空中扩散并沉降在基底表面，形成一层均匀的薄膜。操控沉积条件的能力可实现涂层材料的可重复均匀覆盖和一致性，这对电子显微镜和半导体生产等高精度应用至关重要。
1.2 溅射镀膜机在电子显微镜中的作用
溅射镀膜机在电子显微镜中极为重要，因其通过提升样品导电性来提高图像质量。电子显微镜需使用导电样品以避免静电荷积累（否则会导致图像失真）。特定生物和材料样品通常不导电；因此，成像这些样品需为其覆盖导电层。通过金或铂等导体进行彻底溅射镀膜，可形成平衡的导电界面以抑制荷电效应。这增强了图像清晰度，从而更准确地观察和分析内部结构。
1.3 溅射镀膜机的类型
溅射镀膜机有多种变体以满足所有应用需求。主要类别包括：
直流溅射镀膜机：广泛用于金属镀层。采用直流（DC）电源，可高效地将导电靶材溅射到基底上。
射频溅射镀膜机：适用于导电和非导电材料。射频（RF）溅射镀膜机使用交流电源，尽管更复杂，但对绝缘体和介电靶材具有普适性。
磁控溅射镀膜机：利用磁体将等离子体约束在靶材附近。靠近磁体可提高电离率和沉积速率，常用于工业大面积镀膜。
反应溅射镀膜机：此类设备在真空室内通入反应气体（如氧气或氮气）与惰性气体。气体与靶材反应以沉积氧化物或氮化物等化合物薄膜。
每种类型均针对特定材料特性和预期结果提供独特功能，使其在研究和制造中不可或缺。
2 溅射镀膜机是如何工作的？
2.1 溅射过程概述
溅射过程由一系列关键步骤组成，这些步骤在真空室内进行。首先，将靶材（通常为固态）和待镀膜的基底装入高真空溅射室。在放电室达到指定高真空状态后，向腔室内注入惰性气体（通常为氩气）以启动离子束操作。随后，在靶材与基底之间建立电势差，从而由正离子形成等离子体。
被电离的气体原子被驱动撞击带负电的靶材。当它们撞击表面时，会从靶材表面轰击脱离部分原子，这些原子进入气相。随后，这些原子在真空中扩散并凝聚在基底表面，形成一层薄膜。此过程可实现对薄膜参数（如厚度和成分）的均匀性与一致性控制，因而在薄膜沉积领域至关重要，并应用于半导体器件、光学镀层及纳米技术等领域。
2.2 真空系统在溅射镀膜中的作用
溅射镀膜中的真空系统至关重要，因其有助于维持沉积薄膜的洁净度与完整性。引入低压环境可减少污染物含量，并为当前溅射过程提供必要的控制条件。通过降低气体原子的平均自由程，真空系统有利于等离子体的产生，这对维持等离子体状态至关重要。此外，等离子体或真空环境可实现精确的气体成分与压力调控，从而辅助生产具有定制参数的薄膜。高真空水平提升了工艺的可重复性与可靠性，这是溅射过程的核心；因此，真空系统在薄膜应用中具有关键作用。
2.3 高真空在溅射镀膜系统中的重要性
高真空是溅射镀膜系统的关键要求之一，因其可有效避免杂质产生。这保证了沉积薄膜符合所需质量要求，尤其适用于半导体和光学等对应用严苛性与可靠性要求极高的行业。高真空还有助于控制溅射参数、离子化气体原子的能量及均匀性，从而实现更可靠且易调控的镀层。高真空还能减少气相碰撞，使溅射出的靶材原子可无障碍抵达基底，从而形成光滑且无缺陷的薄膜。
3 哪些材料可用于溅射镀膜机？
3.1 金与铂等常见靶材
金（Au）和铂（Pt）因其卓越的物理和化学性质而常作为溅射镀膜的靶材。金因其作为优异导体的特性、不锈蚀且能形成光滑且具粘附性的薄膜，首先被用于电子设备。铂则因其高熔点、化学惰性及催化特性而被认为适用于高温工作条件，例如催化转化器和多种传感器。此类材料经筛选后能够提供现代技术要求的高质量耐久镀层。
3.2 碳镀膜机与碳膜的应用
碳镀膜机是一种先进设备，专为应对碳薄膜的制备挑战而设计，此类薄膜在不同科学和工业流程中至关重要。薄碳膜通过充当导电碳覆盖层来增强电子显微镜成像，从而减少原本会降低图像质量的荷电效应。据报道，由于碳的低原子序数导致其对X射线吸收率低，碳膜在X射线成像中表现清晰且不影响成像结果。此外，在某些纳米技术领域，此类碳膜因其物理和功能特性备受青睐。沉积过程通常采用碳棒或碳纤维形式的碳靶材，确保形成光滑均匀的镀层，这对高端精密应用至关重要。
3.3 铱、铬与钯等其他材料的探索
鉴于其价值，铱、铬和钯是广泛应用于各类高科技及工业领域的关键材料。
铱是一种高硬度金属，具有高熔点，并以其耐腐蚀性为傲——即使在高温下仍能保持。这使其适用于制造火花塞、高温工艺用坩埚及氯碱工艺电极。此外，铱因其抗刺激性及高成像分辨率特性，被应用于电触点及医疗领域（包括内部假体装置）。
铬以其耐腐蚀能力、高熔点为物体提供光泽的特性而闻名，使其成为极具吸引力的表面覆盖材料，例如汽车镀铬、装饰镶边及工业设备防腐处理。此外，铬通过为合金提供额外强度，在不锈钢制造中发挥重要作用。
钯因其催化能力备受推崇，该特性可用于车辆催化转化器以减少汽车污染。同时，钯在电子领域亦广为人知，尤其用于多层陶瓷电容器和连接器，因其载电性能极为稳定。该金属的氢吸收能力还可用于氢存储和纯化系统。
这些材料需经审慎筛选，其应用覆盖汽车、电子及高温工艺部署等行业的进步领域，在保障性能的同时延长使用寿命预期。
4 溅射镀膜的应用及益处
4.1 提升SEM成像质量
溅射镀膜对于改善扫描电子显微镜（SEM）图像至关重要，因其能为非导电样品覆盖合适的导电层。该金属层由金、铂或其他金属元素组成，可解决SEM图像中常见的荷电效应问题。此外，溅射镀膜增强的再入射特性提高了信噪比，从而获得更优质图像。权威研究强调，此方法对实现高图像分辨率极为关键，尤其适用于生物样本、聚合物及其他低导电性材料。使用溅射镀膜后，SEM图像在对比度、清晰度及整体质量上均得到提升。
4.2溅射镀膜在样品制备中的优势
溅射镀膜在样品制备中提供多项优势，尤其适用于SEM和TEM等成像与分析技术。其核心优势是增强表面导电性，显著减少非导电样品的荷电效应及伪影。这有助于形成均匀电势分布，对生成高分辨率可靠图像至关重要。
此外，溅射镀膜可提升敏感样品的纵横比。金属薄膜能稳定脆弱表面，这对捕获图像及处理精细生物结构或易在成像过程中受损的材料极为关键。该薄层还能在电子显微镜操作中隔离样品免受电子束损伤，全程保护样品完整性。简言之，溅射镀膜确实在质量、分辨率和对比度方面提升图像效果，因此对任何致力于获取无模糊高分辨率图像的研究者均不可或缺。
4.3 不同科学领域的创新应用
随着发展，溅射镀膜技术已针对不同科学领域的新需求进行多种改进。例如在材料科学中，它应用于薄膜沉积，可便捷制备耐磨层及现代纳米复合材料。在生物医学领域，溅射镀膜能优化生物样本中细胞与病毒的成像效果。除上述应用外，环境科学利用此技术进行颗粒物与污染物分析，从而实现对空气与水质的微观追踪。这些应用印证了溅射镀膜——作为高端研究工具，如何推动多领域科学知识拓展与技术创新。
5 关于溅射镀膜机的常见问题
5.1 如何选择合适的溅射镀膜机？
选择满足特定需求的溅射镀膜机时，需权衡若干相关参数。首先，确定基底的尺寸与成分，因不同镀膜机适配不同尺寸和材料。其次，考虑溅射靶材类型（如金属、合金、氧化物等）是否契合研究计划。第三，关注系统的沉积速率与均匀性，以及这些特性如何满足研究中所需的镀膜精度和一致性。此外，应检查操作压力范围及真空系统的控制组件/工具，因其影响镀膜质量与操作流程。最后，评估操作基础、维护要求、制造商售后支持、保修及可靠性承诺以确保设备耐久性。综合评估这些因素有助于更优决策，从而选择符合研究与应用预期的溅射镀膜机。
5.2 维护与故障排除建议
若使用不当或过度，溅射镀膜机可能快速磨损并偏离预期用途。该系统最重要的维护流程包括真空室的保养或清洁。靶材状态不佳将降低沉积效率，故需定期检查其质量。始终确保真空密封件和垫圈完好无损，无磨损或泄漏迹象。持续监测真空环境并评估其劣化情况，以便及时采取纠正措施。
若问题持续存在而系统其他功能正常，请检查所有连接线与电源线路，并确认电压在指定范围内。如此项研究中后续所述，若PCM期间出现过高速率，应修正真空压力并检查溅射靶材是否存在不均匀侵蚀。可依据制造商技术支持、用户手册或相关参考资料/教程进行故障排除。设备维护已被证明可修复系统可靠性，并防止既往故障复发。
5.3 溅射镀膜与其他镀膜技术的比较
建议比较两种技术的优缺点，而非仅关注单一技术的缺陷。溅射镀膜具有更优的附着力和均匀层沉积能力，因此广泛应用于半导体、光学及装饰行业的薄膜制备。与热蒸发技术相比（后者因基底温度极高而增加损伤风险），溅射镀膜能保持较低基底温度，有助于保护热敏材料。
另一广泛应用的化学气相沉积（CVD）镀膜技术虽具优异保形性与沉积速率，但需更高温度及复杂气体输送系统。电子束沉积工艺可制备高纯度优质薄膜，却受限于超高真空环境（更繁琐且昂贵）。而溅射镀膜系统可在中等偏低真空水平下运行，并兼容更广泛材料（包括绝缘体与合金）。
各类镀膜技术均有其优势及最适用条件。就此而言，溅射镀膜因能在多种镀膜技术和塑料基底上形成厚度均匀的超薄塑料层，成为最有效的解决方案。
6 常见问题解答（FAQ）
6.1 问：溅射镀膜机的作用及工作原理是什么？
答：溅射镀膜机是一种用于为扫描电子显微镜（SEM）检测样品施加金属涂层的设备。其工作原理是通过氩气形成等离子体并轰击靶材（通常为金属），使溅射出的原子在高压真空室内转移至样品表面。
6.2 问：为何SEM样品制备需使用溅射镀膜机？
答：溅射镀膜机在SEM样品制备中至关重要，因其能为非导电样品覆盖导电表面。该导电薄膜可提升二次电子产额、减轻荷电效应，并改善扫描电子显微镜成像时的图像质量与分辨率。
6.3 问：SEM样品制备中溅射镀膜的常用材料有哪些？
答：SEM溅射镀膜最常用的三种材料是金、铂和金钯合金。这些金属导电性良好且晶粒微小，适用于高清晰度成像。其他可选材料包括铬（Cr）镀层。
6.4 问：冷冻溅射镀膜相较于标准溅射镀膜有何技术优势？
答：冷冻溅射镀膜是针对温度敏感或生物样品的先进技术。其需在镀膜前及过程中将样品置于极低温环境（通常使用液氮）。此技术可保存样品结构，并避免常规溅射镀膜可能引发的热应力损伤。
6.5 问：溅射镀膜与碳镀膜有何共同点？
答：溅射镀膜使用金属靶材沉积导电薄膜，而碳镀膜则以碳为涂层材料。两者均通过特定方式（如碳棒或碳纤维）形成样品镀层，均可增强样品导电性。但碳镀膜因不干扰X射线谱而更适用于元素分析。
6.6 问：电子束蒸发与溅射镀膜相比有何适用性？
答：电子束蒸发是一种改进型真空镀膜技术，通过电子束使源材料气化沉积。而溅射镀膜则利用等离子体环绕晶圆并通过原子碰撞实现镀层。电子束蒸发可实现更高沉积速率并兼容特殊材料，但溅射镀膜沉积的薄膜通常更均匀且与基底结合更牢固。
6.7 问：选择SEM样品制备用溅射镀膜机时需关注哪些设备要求？
答：需根据样品类型、膜厚、晶粒尺寸及自动化需求选择溅射镀膜机型号。关键参数包括溅射头数量、预设沉积速率选项及靶材兼容性。此外，具备高真空能力与内置真空泵（如涡轮分子泵）至关重要，否则镀层截面质量可能受损。
6.8 问：溅射镀膜机可实现的最小膜厚是多少？
答：与普遍认知不同，溅射镀膜机可制备纳米级至约100 nm的薄膜。最佳膜厚取决于工件类型和目标SEM放大倍数：高分辨率成像需超薄精细镀层，而低导电性复合材料则建议使用较厚镀层。
